水肥一体化全自动灌溉系统

产品简介：

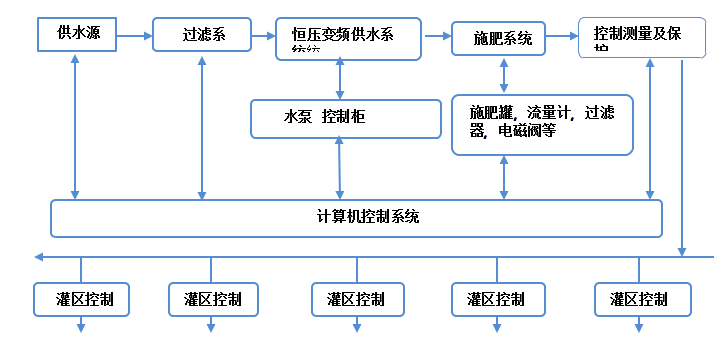

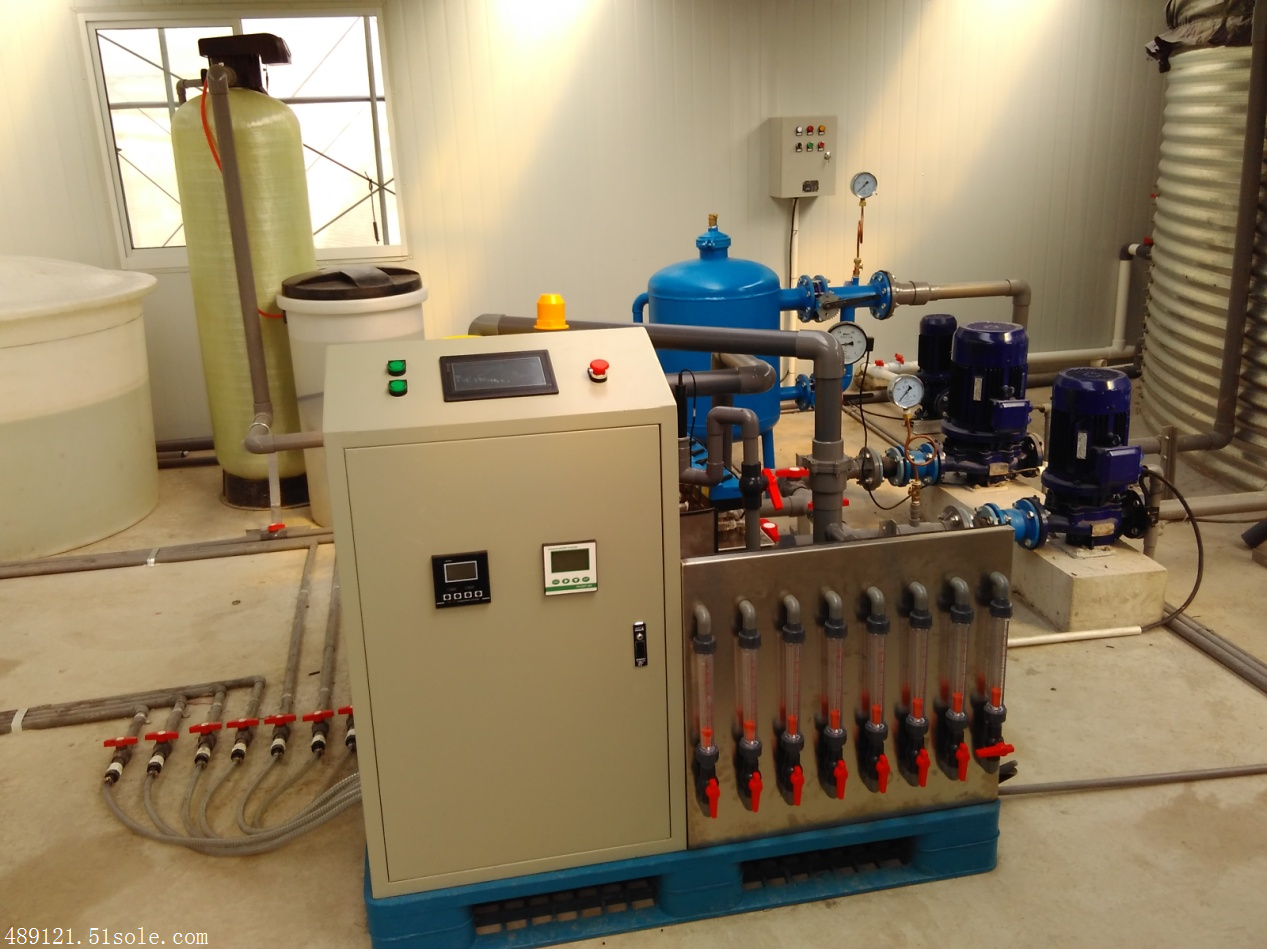

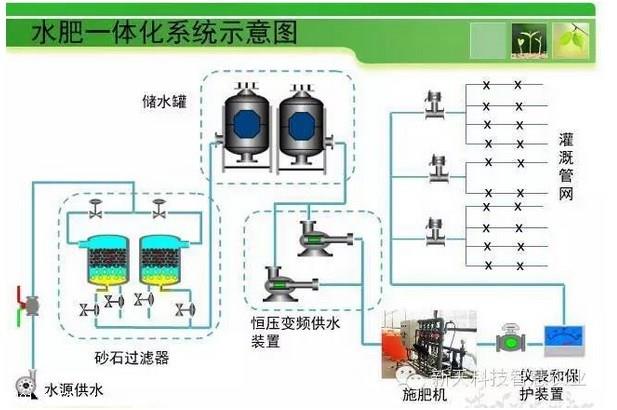

产品详情：圣启科技开发的水肥一体化智能控制系统，结合灌溉系统实现智能控制，该系统由物联网监控平台，气象数据采集终端，视频监控，施肥机，过滤系统，阀门控制器组成，电磁阀，野外给水管道等。 对于特定的程序要求，请咨询我们的工程师 ・陆工：微信和手机号码QQ：372134522 ・杨工：微信和手机号码QQ：1517611682 一，概述 水肥一体化技术是集灌溉和施肥于一体的新型农业技术，水肥一体化是运用压力系统（或地势的自然降落）根据土壤养分混合可溶性固溶或液态肥料。作物种类的含量，肥料需求规律和特性，以及通过可控制的管道将肥料溶液和灌溉水结合在一起。系统提供水和肥料。水和肥料融解后，通过管道，喷枪或喷嘴形成喷灌。在农作物的生长区域均匀，定期和定量地喷洒，使主生长区域的土壤一直维持疏松和恰当的水分含量。根据不同作物的肥料需求，土壤环境和养分含量以及肥料需求规律，设计了不同生育期的肥料需求，并对水分和养分进行定量定量配比，直接提供给作物。 2.水肥一体化技术在农业生产中的举足轻重效用1.节水省肥：滴灌水肥一体化直接将作物所需的肥料与水均匀地运送到植物的根部。庄稼“缓慢而小心翼翼地喝”。大大提高了肥料利用率，可减少肥料耗费50％，水量仅为沟灌的30％-40％。2.节约劳力和时间：传统的沟灌和施肥浪费劳力和时间，这很麻烦。使用滴灌，您只需打开阀门并关闭开关，几乎不需要任何工作。3.减轻疾病：温室中的许多农作物疾病都是土壤传播的疾病，随流水扩散。如辣椒瘟疫，番茄枯萎病等，滴灌可以直接有效地控制土传疾病的发生。滴灌可以减少棚内的湿度并减少疾病的发生。4.温湿度控制：冬天使用滴灌可以控制浇水量，减少湿度，并增加地温。传统的水渠灌溉或许致使土壤压实和渗透性差，且作物根系处于缺氧状态，从而引致干旱。但是，滴灌避免了因过分浇水而引起的tting落和黄叶疑问。5，水肥均衡：使用滴灌，可根据农作物水肥需求规律随时供应，还可以推动养分吸收。3.介绍水肥一体化技术。水肥一体化系统通常包括四个部分：水源工程，第一枢纽，现场配水管网系统和灌溉设备。在具体生产中，由于供水条件和灌溉要求的不同，施肥系统也许仅由某些设备组成。 水肥一体化系统示意图 4.水肥一体化系统组成4.1水源系统河流，河床，湖水，水井和水库都可以用作水源，只要水质满足灌溉要求，就可以用作灌溉水源。为了充分利用各种水资源进行灌溉，通常有必要建设引水，蓄水和提升工程以及相应的输水和配水工程，这些工程统称为水源系统.4.2第一个枢纽系统其第一个集线器系统主要包括水泵，过滤器，压力和流量监控设备，压力保护设备，施肥设备（水和肥料集成机）和自动控制设备。第一个集线器负责驱动，检控和调节设备。整个系统，是整个系统的控制和调度中心。4.2.1水肥一体化机三肥一体机系统构造包包括：控制柜，触摸屏控制系统，混合肥硬件设备系统，无线采集控制系统。赞成pc终端和微信终端实现检视数据和控制前端设备；水肥一体化智能灌溉系统可以协助生产者轻松实现水肥一体化自动管理，该系统由上位机软件系统，区域控制柜，分支控制器@@@和数据采集终端组成。通过与供水系统有机集成进行智能控制，可以实现智能监控并控制灌溉中的供水时间，施肥浓度和供水量，变送器（变送器，土壤水分变送器等）将监控灌溉状态实时。当灌溉区域的土壤水分达到预设的下限时，电磁阀可以自动打开。当监测到的土壤水分和水位达到预设的灌溉配额后，电磁阀系统可以自动关闭，根据该时间段，可以安排整个灌溉区域的电磁阀轮番工作，灌溉和整个系统可以协调工作，实现轮灌，充分提高灌溉用水效率，实现节水节电，减轻劳动强度，下降人工投入成本。4.3施肥系统一体化法则水肥施肥系统由灌溉系统和肥料溶液混合系统两部分组成，灌溉系统主要由灌溉泵，调节阀，控制器，过滤器，田间灌溉管网和灌溉电磁阀组成。系统由控制器，肥料灌溉，施肥机，电磁阀组成阀，传感器，混合罐和混合泵4.4输配水系统 由主管，支管和毛细管组成。主管一般使用PVC管材，支管通常使用PE管材或PVC管材。管径根据流量进行配置。目前，毛细管多为镶嵌式滴灌带或边缝式迷宫式滴灌带。第一部分和大口径阀门大都使用铁件。主管或支管的入口处装有闸阀，支管和辅助管的入口处装有球阀。 4.5无线阀控制器阀控制器是从现场工作站接收指令并执行指令的下端。阀控制器直接连通到摆设在管网中的电磁阀。从现场工作站接到指令后，它控制电磁阀的打开和关闭。同时，它还可以搜集现场信息并将信息上载到现场工作站。阀控制器可以控制多个电磁阀。电磁阀是控制田间灌溉的阀。电磁阀是由田间节水灌溉设计的旋转灌溉组细分确定安装位置和数目的。 输配水管网的功能是根据需将处置后的第一水输送到灌溉单元和灌溉设备。毛细管是微灌溉系统的最终一级管道。在滴灌系统中，它是滴灌管。，在毛细管上安装微喷头。 4.6灌溉系统的微灌基于小灌溉流量，一次灌溉的持续时间较长，灌溉周期短，所需的工作压力较低，灌溉量可以控制，并且水和养分可以直接运送到土壤中的作物根部。 5.系统功能：5.1用水控制与管理实现了二级水量计量。通过出口流量监控，可将其用作该地区的总用水量测量。每个分支的压力传感数据用以实时测算每个分支的旋转水量，并控制阀门。功能组合实现每个阀门控制单元的耗水量统计。同时，水泵引入流量控制。当超过总耗水量时，将对其进行远程控制以限制该区域的耗水量。5.2运行状态的实时监控通过水位和视频监控，实时监控滴灌系统的水源状态和水位。及时发表缺水警告；通过水泵电流和电压监控，出口压力和流量监控以及管网支管流量和压力监控，可以及时在滴灌系统中发现不合理的灌溉事件，例如爆管，漏水，低压运行等。5.3阀门控制功能通过实时监测耕地土壤水分信息，微气候信息和农作物生长信息，使用无线或有线技术实现阀门的控制功能，并及时通报系统维护人员。开启和关闭以及定时旋转灌溉开启和关闭。根据搜集到的信息，结合当地农作物的需水量和灌溉轮换情形，自动开启水泵和阀门，实现无人职守自动灌溉，分片控制并预防人为误操作5.4PC展示平台和移动terminalAPP通过物联网水肥集成智能监控平台，可以为用户提供传感器数据，远程图表，采集，传输，存储，处置和报警信息发送等服务。该平台为用户提供了一种便利，经济，有效性的远程监控总体解决方案。通过物联网智能监控平台，用户可以不受时间，地点的限制，实时地在监控目标上监控，管理，观察和接收告警信息，移动终端确立了手机系统。客户可以直接使用微信客户端来控制和检视实时数据。移动终端兼具手动启动和关闭电磁阀，水泵和其他设备的功能。 5.5运维管理功能包括系统维护的现场管理，状态监视和系统运行；远程决策管理，实现区域用水量管理，旱涝预报专家决策，信息发布等；对数目，维护，材质消耗等进行统计和成本计算，定期制订灌溉设备维护蓝图，纪录维护条件，实现灌溉项目精细化的维护运行管理。节水自动控制系统灌溉可以充分发挥现有节水设备的功用，优化调度，提高效率。通过控制技术的应用，可以节水节水，减低灌溉成本，提高灌溉质量，使灌溉更为科学，简便。改善管理。 石家庄圣启科技有限公司长期致力于智能化水肥一体化机械的研发与生产。它是农业智能灌溉领域的领导。圣启智能施肥机为农业提供了准确的施肥平台。圣启自动水肥一体化系统使用无线4g传输技术。农业灌溉更方便。圣启致力于十年为客户提供完整的水肥一体化系统解决方案。
